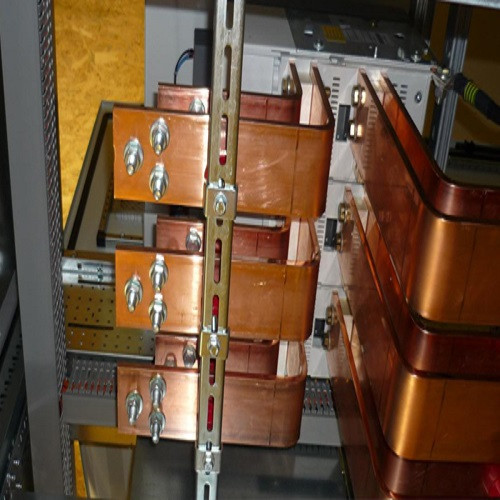

Випробування шинопроводів (комплектних струмопроводів)

Для передачі і розподілу електроенергії застосовується гнучкі струмопроводи або жорсткі шинопроводи.

Їх перша обов'язкова перевірка виконується відразу ж після завершення будівельних робіт та введення обладнання в експлуатацію. Важливість якісної перевірки та випробувань шинопроводів (комплектних струмопроводів) просто величезна.

Основні етапи випробування шинопроводів – згідно з вимогами ПУЕ

Перевірка надійності болтових кріплень і якості зварювальних швів

Качество сварочных швов оценивается специалистами визуально, согласно инструкции по сварке алюминия. Может осуществляться простукивание сварных узлов и соединений молотком небольшого веса (не более 1 кг). Надежность затяжки крепления болтов проводится выборочно. Практикуется демонтаж нескольких болтовых креплений для проверки качества соединений. При необходимости применяются более точные и информативные методы. В частности, рентгено –  и гаммадефектоскопный анализ сварных соединений.

Контроль целостности прокладок изоляции

Застосовується у випадках, коли кожух струмопроводу ізольований від металевих конструкцій. Для контролю ізоляції проводиться порівняння результатів вимірів падіння напруги струму, на ізолюючих прокладках секції фази.

Вплив підвищеним напругою промислової частоти

Напруга струму для випробувань вибирають по таблиці. Обмотки генератора, трансформатор напруги не повинні бути приєднаними до ланцюга. Враховується також тип самого струмопроводу і природа застосованого ізоляційного матеріалу. Якщо ізолюючим матеріалом є порцеляна, струм подають протягом однієї хвилини. У разі якщо ізоляційний матеріал з твердих сполук органічного походження, нормоване додаток струму - 5 хвилин.

Візуальна оцінка і перевірка апаратів навмисного охолодження

Випробування пристроїв охолодження здійснюється електролабораторії, дотримуючись приписів ГОСТ, ПТЭЭП, ПУЕ.
