Вимірювання опору ізоляції кабелів і проводів

Опір є найважливішим показником стану ізоляції. В цілях профілактики і передуючи введення електричного обладнання в експлуатацію, виконуються заміри опору ізоляції струмоведучих деталей.

Мета виявлення погіршення характеристик матеріалів ізоляції, що може стати причиною аварій і матеріальних втрат для підприємства. Наслідком зниження якості ізоляції може бути і смертельна травма працівника від ураження електрострумом.

Періодичність вимірювань опору ізоляції кабелів і проводів

Спорудження I, II категорії контролюються мінімум 1 раз на рік, III категорії 1 раз в 3 роки.

Візуальний огляд

Насамперед, проводиться візуальний огляд електричної проводки, ретельне вивчення точок з'єднання жил та електрообладнання. Здійснюється перевірка точок з'єднань в розподільчих і распредкоробках, з метою виявлення непрофесійного расключения.

З особливою ретельністю обстежуються кабель і провід, у яких жили з'єднані з автоматами і запобіжниками. У ізоляції не можуть бути оплавлені кінці. Інакше можна зробити висновок, що при роботі кабель (провід) нагрівався. Це свідчить про неякісне з'єднання жив і затискачів. Крім того, можлива поломка запобіжника або перевищено його номінал.

Деякі проблеми можуть бути виявлені самостійно. Так, при певних ситуаціях невідкладний завмер може зробити електрик організації. У випадках, коли крім виміру потрібні протоколи вимірювання опору ізоляції та інші документи, запрошують фахівців электролабораторий.

Підготовка до вимірів опору ізоляції кабелів

Від кабелів, проводів, які підлягають вимірюванню, необхідно відключити всі електричне обладнання. В енергосистемі прибирають лампи з приладів освітлення. Вся система освітлення вимикається.

Прилади

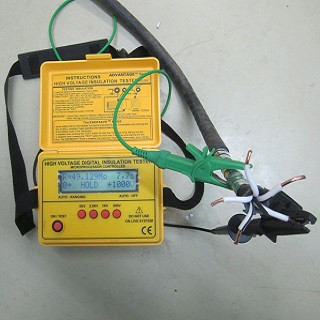

Вимірювання опору ізоляції постійному струму проводиться приладом під назвою — мегомметр.
Мегомметри зустрічаються:

1. з ручним приводом (всередині приладу вбудований генератор)
2. електронні (від акумулятора)

Вимір показує характеристики ізоляції в момент виміру, так як опір ізоляції по своїй природі нестабільно. Цей показник залежить від багатьох чинників, головні з них — температура і вологість ізоляційних матеріалів у момент виміру опору ізоляції проводів і кабелів.
