Випробування БКТП і БКРТП

Високовольтні випробування і перевірки БКРТП – гарантія безперервного електропостачання споживача

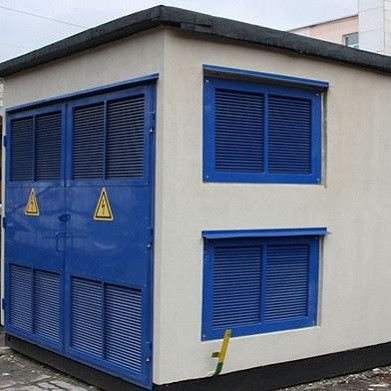

Блочний комплектний трансформаторний пункт (БКТП) або з розподільним пунктом, такий як БКРТП, найбільш затребуваний для електропостачання житлових районів або для заміських котеджних селищ.

Для віддалених від міської межі промислових об'єктів найбільше характерно використання КТПН або КРУН в єдиному металевому корпусі. Одно-або двотрансформаторні БКТП у бетонній корпусі представляють більший інтерес для міста. Їх зовнішній вигляд гармонує із загальним архітектурним ансамблем сучасного мікрорайону.

Кілька окремих блоків дозволяють оптимізувати збірку об'єкта на місці роботи. За допомогою подібної конструкції під єдиним дахом поміщається понижуючий трансформатор і розподільний пункт.

Загальні вимоги до випробувань БКРТП і БКТП аналогічні з випробуванням КРУН і мають багато спільного. Головна відмінність полягає в комплектації високовольтним обладнанням.

Перелік обладнання БКРТП, яке необхідно випробувати перед установкою і введенням в експлуатацію

Перевірка та високовольтні випробування силового обладнання – обов'язкові заходи, необхідні перед введенням БКРТП або БКТП в експлуатацію.

Перед початком випробування проводиться огляд обладнання БКРТП або БКТП, відповідність обладнання паспортними даними і електричних схем.

1. Високовольтний вимикач – деякі моделі БКТП комплектуються елегазовими моноблоками, виготовленими фірмою " АВВ, Schneider Electric, тому випробування проводиться з урахуванням вимог до элегазовым моделям комутаційних апаратів;
2. Перевірка компактних камер КСО з використанням стандартних вимикачів навантаження типу ВНР/ВНА, запобіжників ВН і НН;
3. Перевірка ввідних і секційних осередків;
4. Високовольтні випробування силового понижуючого трансформатора (в залежності від конструкції він може бути з монолітною сухою ізоляцією або маслонаполненный);
5. Випробування відходить до споживача високовольтного кабелю;
6. Випробування БКРТП і БКТП включають в свій склад перевірку системи комерційного обліку з боку ВН;
7. Зі сторони низької напруги, на вимогу замовника здійснюється прогрузки автоматичних вимикачів 0,4 кВ, перевірка спрацьовування теплових і електромагнітних розчіплювачів або перевірка відповідності запобіжників фідерних рубильників своїм номіналах;
8. Перевірка і випробування збірних фазних шин, шин REN і N низької напруги;
9. В обов'язковому порядку здійснюється перевірка заданого алгоритму дії автоматичного введення резерву (АВР);
10. У деяких моделях БКТП передбачається наявність третього введення від ДЕС, тому проводиться перевірка схеми управління АВР для включення введення ДЕС;
11. Перед пуском електроустановки в роботу виконують замір опору ізоляції та заземлення.

Завершивши всі випробування і вимірювання спеціаліст електролабораторії компанії "Аванті-Електро", що виконує обов'язки відповідального керівника робіт готує звітну документацію і дає висновок з рекомендаціями по експлуатації електроустановки. Після цього електроустановку ставлять під напругу і включають навантаження.

Порядок введення БКРТП здійснюється після проведення всіх випробувальних заходів, перевірок та вимірювань у відповідності з інструкціями по перемикань в електроустановках.
