Випробування високовольтних кабелів з номінальною напругою

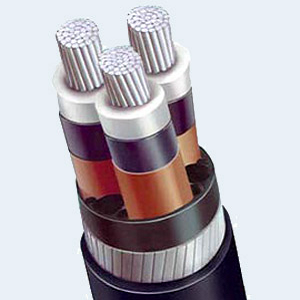

Високовольтний кабель є кабелем, який передає електроенергію струмами промислових частот. До складу високовольтного кабелю входить 3 елемента: жила, ізоляція і оболонка. Струмопровідна жила найчастіше зустрічається мідна або алюмінієва. Ізоляція жили зустрічається з просоченого паперу та поліетилену. Оболонка кабелю в свою чергу виготовляється з свинцю або алюмінію. Завдяки такій будові, високовольтний кабель здатний пропускати струм напругою від 1кВ і до 750кВ практично в будь-яких умовах.

Коли проводити такі випробування

Випробування високовольтних кабелів проводяться при монтажі кабелю, а також у період ремонту та у міжремонтні періоди. Робиться така процедура з тією періодичністю, яка прописана в правилах технічної експлуатації електроустановок споживачів. Для деяких видів високовольтних кабелів ця періодичність дорівнює раз у рік, для деяких разу в 8 років. Але в будь-якому випадку кабелі здатні зношуватися, псуватися від погодних умов і механічного впливу, тому випробування.

Методика випробувань високовольтних кабелів

Розглянемо моменти, на які звертають увагу фахівці під час перевірки і випробування силових кабелів:

• візуальний огляд на відсутність пошкоджень і дефектів кабелю і ізоляційних елементів;
• замір опору ізоляції за допомогою мегаомметра з напругою 2.5 кВ;
• замір опору ізоляції при підвищеній напрузі дозволяє знайти дефекти, які не вдалося виявити за допомогою минулого випробування. Почергово подається напруга на кожну жилу кабелю, поряд з цим решта жили заземлюють. Випробування кожної жили триває близько 10 хвилин;
• оцінка цілісності жив за допомогою омметра, при якій заміряється опір кожної жили високовольтного кабелю;
• вимірювання рівномірності розподілу подачі струму кожної з жил кабелю;
• оцінка відповідності характеристик ізоляційного масла;
• перевірка захисту кабелю від корозії для кабелів в металевій оболонці, вимірюються струми в оболонках кабелю і властивості електрозахисту;
• замір опору жил кабелю за методом амперметр-вольтметр;
  оцінка вмісту розчинених і нерозчинених газів в маслонаповнених кабельних системах за допомогою хроматографа;
• перевірка пристрою заземлення в кабельній системі, в кожному кабелі заміряється опір заземлення.

Як бачимо, високовольтні випробування кабелю є досить трудомістким процесом і вимагають відмінних знань перевіряючого. Компанія «Аванті-Електро» спеціалізується на випробуваннях будь-якого обладнання станцій і підстанцій всіх класів напруги.

Наша високовольтна електролабораторія здійснює весь комплекс випробувань високовольтних кабелів згідно з регламентом. Попередньо проводяться та оформляються необхідні організаційно-технічні роботи. Таким чином, дотримання вимог безпеки електровимірювань - гарантовано.

В процесі випробувань підвищеною напругою можуть виявитися пошкодження лінії. Інженери-електрики за допомогою вимірювального обладнання швидко визначать його характер. Якщо це не вдається відразу, проводять повторні випробування. Наші фахівці використовують найсучасніші методи для локалізації зони та пошуку місця пошкодження кабелю.
