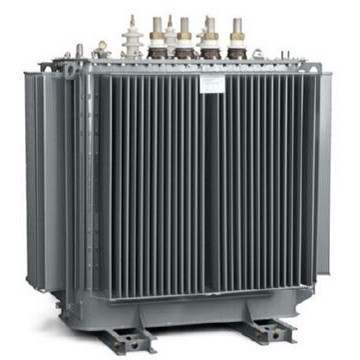

Випробування силових трансформаторів

Високовольтні випробування силових трансформаторів проводяться після монтажу або ремонту. Вони необхідні для оцінки стану обладнання, його експлуатаційного ресурсу та придатності до подальшої роботи.

Випробування силових трансформаторів діляться на дві групи:

1. перевірка стану ізоляції;
2. вимірювання електричних параметрів;

Перевірка стану ізоляції включає в себе:

• Вимірювання опору ізоляції обмоток. Всі обмотки попередньо закорочувати і заземлюють, випробовувану – не менше двох хвилин. Кожна обмотка заміряється тричі.

• Вимірювання опору постійному струму. Проводиться у всіх фазах. При опорі обмоток до 20 Ом використовується четырехзажимная схема, при більшому – двухзажимная.

• Вимірювання опору ізоляції окремих деталей – пресуючих кілець, ярмовых балок, стяжних шпильок. При занадто низьких показниках опору вузли аналізуються та перевіряються, якщо необхідно – замінюються на нові.

Випробування трансформаторів силових трансформаторів – це перевірка їх електричних параметрів на відповідність номінальним значенням, зазначеним у технічному паспорті.

До випробування силових трансформаторів напругою входять:

• визначення коефіцієнта трансформації (для всіх фаз, для всіх відгалужень);

• вимірювання тангенса кута діелектричних втрат (для оцінки ступеня зволоження обмотки) ;

• визначення ємності обмотки.

Також перевіряється робота трансформатора в режимах холостого ходу, при короткому замиканні і вимірюються виникають при цьому втрати.
